Měření PM10 a stanovení reprezentativnosti dat hlavní stanice projektu CENATOX v MB

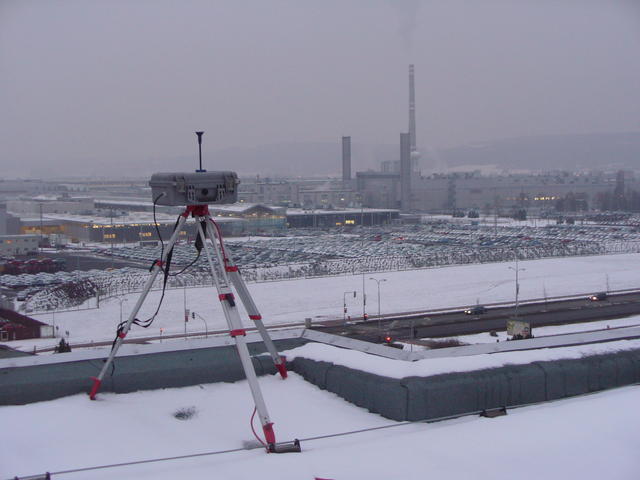

DT na paneláku u bývalého kina Fórum, blíže v textu, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

Rádi bychom se s Vámi podělili o další novinky z mladoboleslavské mise projektu CENATOX. Tentokrát nám umožňují blíže si představit způsob stanovení reprezentativnosti místa měření hlavní stanice projektu v areálu městského stadionu. Jeho výstupem jsou zároveň data o prostorovém rozložení znečištění ovzduší v areálu města i okolí a to s vysokým časovým rozlišením.

V předchozím příspěvku Jemné částice a nanočástice v ovzduší MB jsme Vám představili řešitelský tým  Ústavu pro životní prostředí Přírodovědecké fakulty Univerzity Karlovy (PřF UK). Po ukončení měření v hlavní stanici Ústavu u atletického stadionu Jana Železného koncem února, zůstala v našem městě do 18. 3. ta část zařízení projektu, která měla prověřit, jestli místo navržené pro dvoutýdenní únorovou měřící kampaň poskytuje data reprezentativní pro areál města.

Obrázek č. 1 ukazuje orientačně na jednoduché mapce rozmístění malých mobilních zařízení, která každých pět minut stanovovala koncentrace PM10. Koncentrace této velikostní frakce aerosolu v ovzduší však měřila odlišným způsobem, než v hlavní stanici projektu, nebo např. než ve stanici ČHMÚ. Bližší popis přístrojů DustTrak Aerosol Monitor 8520 najdete zde . Devět těchto zařízení, která zdálky vypadají jako zvláštní kufry s komínky (takzvanými inlety, kterými je nasáván vzduch do analyzátoru) na trojnožkách, řešiteli zkráceně označované jako DustTraky (DT), bylo (s dvěma výjimkami) umístěno ve městě a jeho okolí ve výšce nad 10 m, aby byl eliminován vlivu přízemních emisí PM z dopravních prostředků. Jejich lokalizace a výška byla následující:



číslo

lokalita

výška

DT 5

Plazy- kostel

12 m

DT 6

Stará radnice

13,5 m

DT 7

8. ZŠ, Václavkova ul.

14,5 m

DT 8

Kosmonosy, HZS

3,4 m

DT 9

9. ZŠ, 17. listopadu

17 m

DT 10

Panelák u kina Forum

24 m

DT 11

MŠ Dukelská

10,5 m

DT 12

5. ZŠ, Dukelská ul.

17,5 m

DT 13

Na stanici ČHMÚ

3,5 m



Pouze čtyři DT tedy byly v areálech školských zařízení, z toho tři v areálu základních škol a jeden v areálu mateřské školy. Fotografie šesti umístění DustTraků v areálu MB najdete v příloze jako obr. č. 2- 7. Obrázky č. 8- 9 ukazují samostatně DT a vnitřní části měřícího zařízení na střeše 8. ZŠ.

Po vyhodnocení dat z této sítě tak díky projektu CENATOX historicky poprvé (!) získáme v Mladé Boleslavi představu o prostorovém rozložení znečištění ovzduší v areálu města a jeho okolí (Kosmonosy, Plazy). Pro cca měsíční období od 2. týdne února do 2. týdne března 2013 a s pětiminutovým rozlišením.

Za dokumentaci a spolupráci děkujeme Mgr. Alexandře Baranové, spoluřešitelce projektu a doktorandce RNDr. Jana Hovorky, PhD. Dalším výstupům se budeme věnovat v samostatných příspěvcích.

David Hradiský, 22. 3. 2013

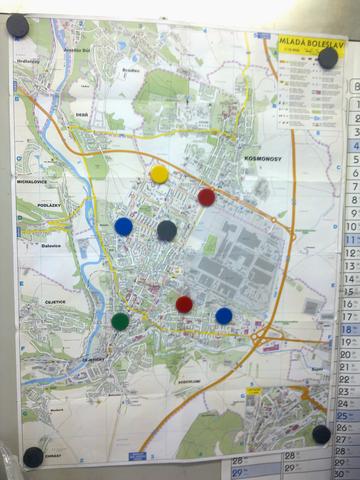

Obr. č. 1- Orientační mapa rozmístění DT v areálu města Mladá Boleslav, foto: David Hradiský

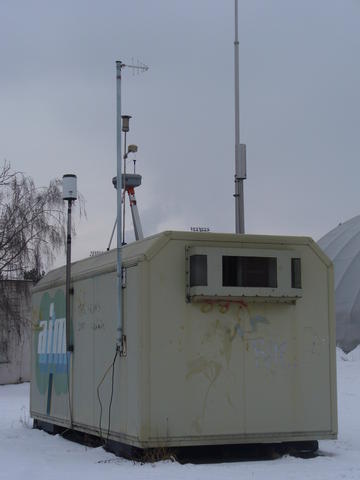

Obr. č. 2- DT na stanici ČHMÚ, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

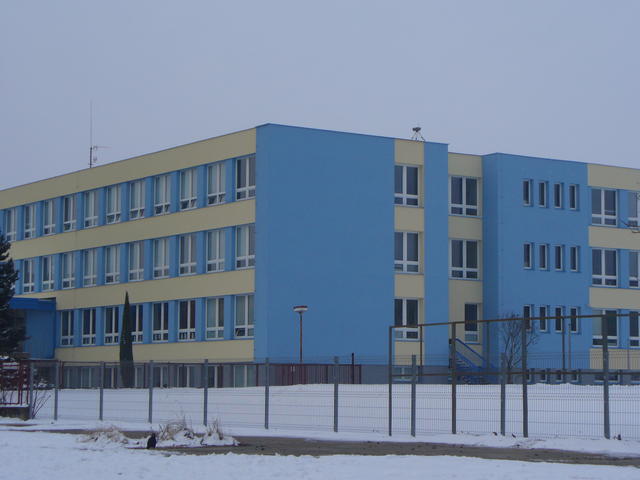

Obr. č. 3- DT na 8. ZŠ, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

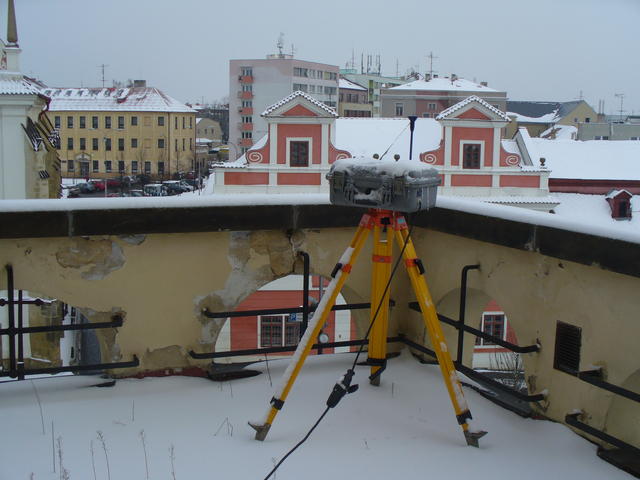

Obr. č. 4- DT na staré radnici, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

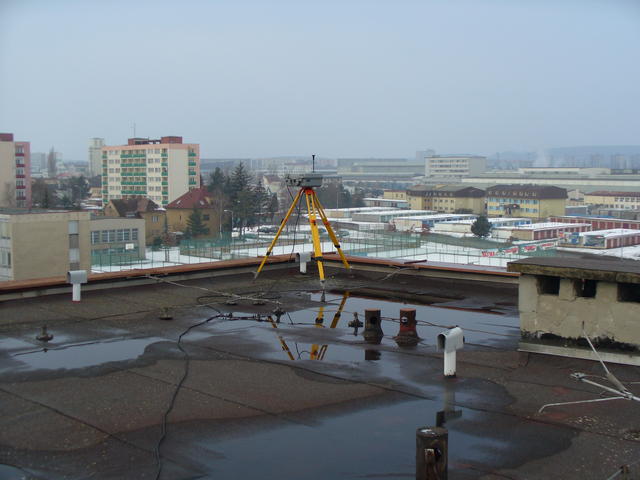

Obr. č. 5- DT na 5. ZŠ, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

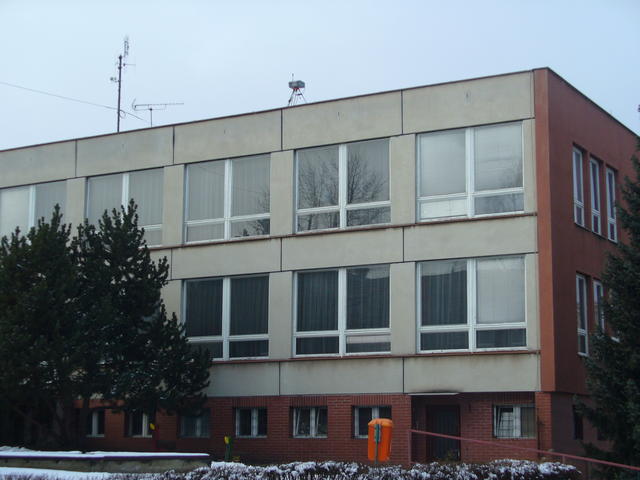

Obr. 6.- DT na MŠ Dukelská, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

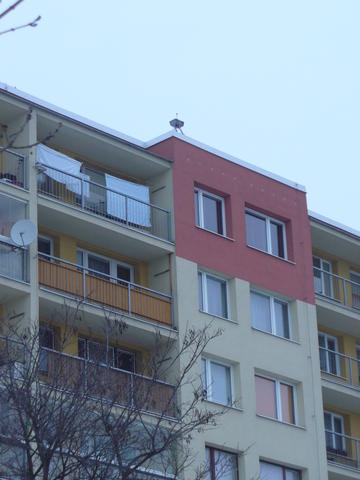

Obr. 7.- DT na paneláku u kina Forum, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

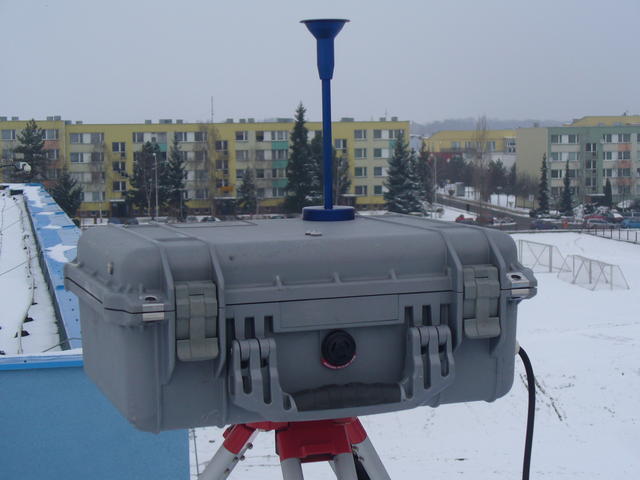

Obr. 8.- DT- detail zařízení na 8. ZŠ, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX

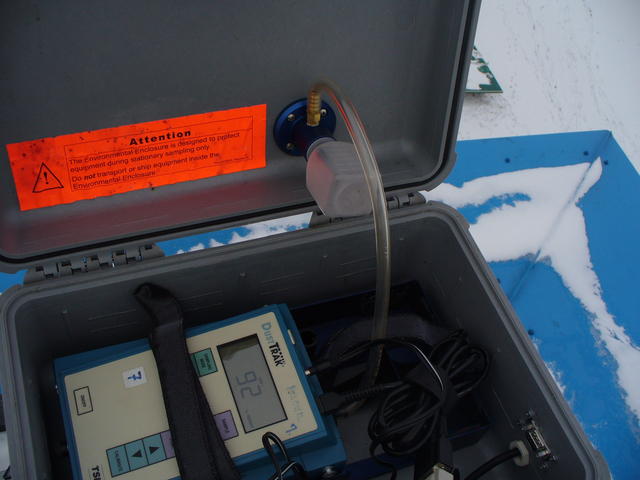

Obr. 9.- DT- detail vnitřního vybavení zařízení na 8. ZŠ, foto: Mgr. Alexandra Baranová, PřF UK pro projekt CENATOX
